Mặt dựng nhôm Civro hệ ACW120

Mô tả

Mặt dựng nhôm Civro hệ ACW120 là dòng vách kính cao cấp tiêu chuẩn Đức với thiết kế bề mặt siêu hẹp 60mm, tối ưu hóa tầm nhìn rộng mở và khả năng lấy sáng tự nhiên. Sở hữu kết cấu vững chắc, công nghệ xử lý bề mặt hiện đại cùng hiệu suất cách âm, cách nhiệt vượt trội, hệ ACW120 là giải pháp hoàn hảo mang lại vẻ đẹp sang trọng và hiện đại cho biệt thự, tòa nhà văn phòng hay trung tâm thương mại.

Giới thiệu tổng quan về mặt dựng nhôm kính

Mặt dựng nhôm kính (Curtain Wall) là hệ tường bao che ngoại thất được cấu tạo từ khung nhôm định hình kết hợp kính khổ lớn. Khác với tường gạch truyền thống, hệ mặt dựng không chịu lực chính mà chỉ chịu tải trọng bản thân cùng các tác động ngoại cảnh như gió và mưa.

Sở hữu thiết kế hiện đại, hệ mặt dựng giúp tối ưu hóa ánh sáng tự nhiên, mở rộng tầm nhìn và mang lại vẻ đẹp sang trọng cho công trình. Nhờ sự kết hợp giữa các hệ nhôm cao cấp cùng kính cường lực, kính dán an toàn hoặc kính hộp cách nhiệt, giải pháp này còn đảm bảo khả năng cách âm, cách nhiệt hiệu quả và nâng cao giá trị sử dụng.

Hiện nay, mặt dựng nhôm kính là xu hướng kiến trúc phổ biến, được ứng dụng rộng rãi cho nhà phố, biệt thự, tòa nhà văn phòng, trung tâm thương mại, showroom và các công trình cao tầng.

Mặt dựng nhôm kính Civro hệ ACW120 là gì?

Mặt dựng nhôm kính Civro hệ ACW120 là hệ vách kính mặt dựng cao cấp thương hiệu Đức, nổi bật với thiết kế mullion/transom façade có bề mặt nhìn siêu hẹp 60mm giúp tối đa hóa khả năng lấy sáng và mở rộng tầm nhìn. Sản phẩm ứng dụng thanh nhôm định hình chất lượng cao cùng công nghệ xử lý bề mặt hiện đại như MED hoặc sơn tĩnh điện, đạt hiệu suất cách nhiệt khoảng 2.2 W/m²K, cách âm 35 dB, độ kín nước 700 Pa và chịu lực gió tốt. Nhờ kết cấu vững chắc, độ kín khít cao và khả năng tích hợp linh hoạt các bộ cửa mở, hệ ACW120 là giải pháp hoàn hảo cho biệt thự cao cấp, tòa nhà văn phòng và trung tâm thương mại.

Đặc điểm và thông số kỹ thuật tiêu chuẩn của ACW120

Hệ mặt dựng nhôm kính Civro ACW120 là giải pháp vách kính cao cấp tiêu chuẩn Đức, kết hợp hài hòa giữa thẩm mỹ hiện đại, khả năng lấy sáng tối đa và độ bền vượt trội cho các công trình cao cấp.

Đặc điểm nổi bật:

• Thiết kế mullion/transom façade với bề mặt nhìn siêu hẹp chỉ 60mm, tạo cảm giác thanh mảnh và tối ưu tầm nhìn.
• Kết cấu vững chắc, chịu lực tốt, hỗ trợ thiết kế nhịp lớn.
• Công nghệ xử lý bề mặt hiện đại (MED hoặc sơn tĩnh điện) giúp chống ăn mòn và bền màu tối ưu.
• Tích hợp linh hoạt với các hệ cửa mở Civro như cửa sổ mở song song, cửa thông gió và hệ che nắng.
• Độ kín khít cao, đảm bảo hiệu quả cách âm, cách nhiệt và chống thấm, phù hợp cả phương án lộ đố.

Mặt dựng nhôm Civro hệ ACW120 thuộc phân khúc cao cấp. Vì cùng thương hiệu, nhiều khách hàng khi làm mặt dựng Civro cũng lựa chọn cửa nhôm Civro thương hiệu Đức để đồng bộ thẩm mỹ và chất lượng.

Thông số kỹ thuật tiêu chuẩn:

Ưu điểm nổi bật của mặt dựng nhôm CIVRO hệ ACW120

Mặt dựng nhôm CIVRO ACW120 được thiết kế theo cấu trúc mullion/transom (đố đứng – đố ngang), hướng đến các công trình cần diện tích kính lớn, tầm nhìn rộng và hiệu suất kỹ thuật ổn định. Theo thông số của CIVRO, hệ có một số ưu điểm đáng chú ý:

• Thiết kế thanh mảnh, tăng diện tích kính: Bản rộng nhìn trực diện của đố đứng và đố ngang chỉ 60 mm, giúp giảm cảm giác nặng của hệ khung và tạo mặt tiền kính thoáng hơn.
• Phù hợp với các khoảng kính lớn: CIVRO thiết kế ACW120 để hỗ trợ các phương án mặt dựng có nhịp lớn, đáp ứng linh hoạt nhiều yêu cầu kiến trúc.
• Hỗ trợ cách nhiệt: Hệ sử dụng giải pháp profile cầu cách nhiệt, với thông số U-value được CIVRO công bố ở mức 2,2 W/(m²·K).
• Khả năng cách âm: Mức giảm âm công bố khoảng 35 dB, tuy nhiên hiệu quả thực tế còn phụ thuộc vào loại kính và cấu hình hoàn thiện.
• Khả năng kín nước và chịu tải gió: CIVRO công bố độ kín nước 700 Pa và khả năng chịu tải gió ≤ 4,0 kPa, phù hợp để xem xét khi thiết kế mặt dựng theo điều kiện cụ thể của công trình.
• Linh hoạt tích hợp cửa mở: ACW120 có thể kết hợp với các bộ cửa CIVRO, bao gồm một số giải pháp cửa thông gió, cửa mở song song và hệ che nắng tự động.
• Đa dạng hoàn thiện bề mặt: Profile có các lựa chọn hoàn thiện MED hoặc sơn tĩnh điện, giúp đáp ứng nhiều phong cách kiến trúc khác nhau.

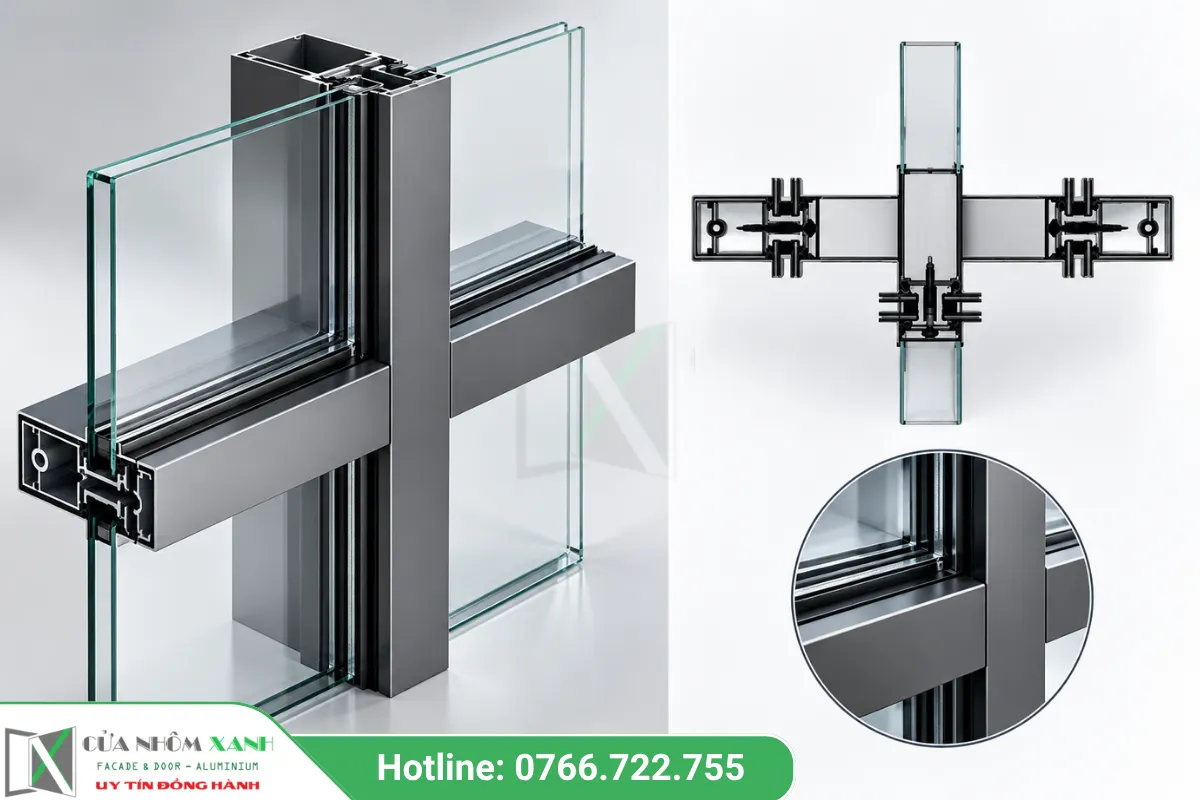

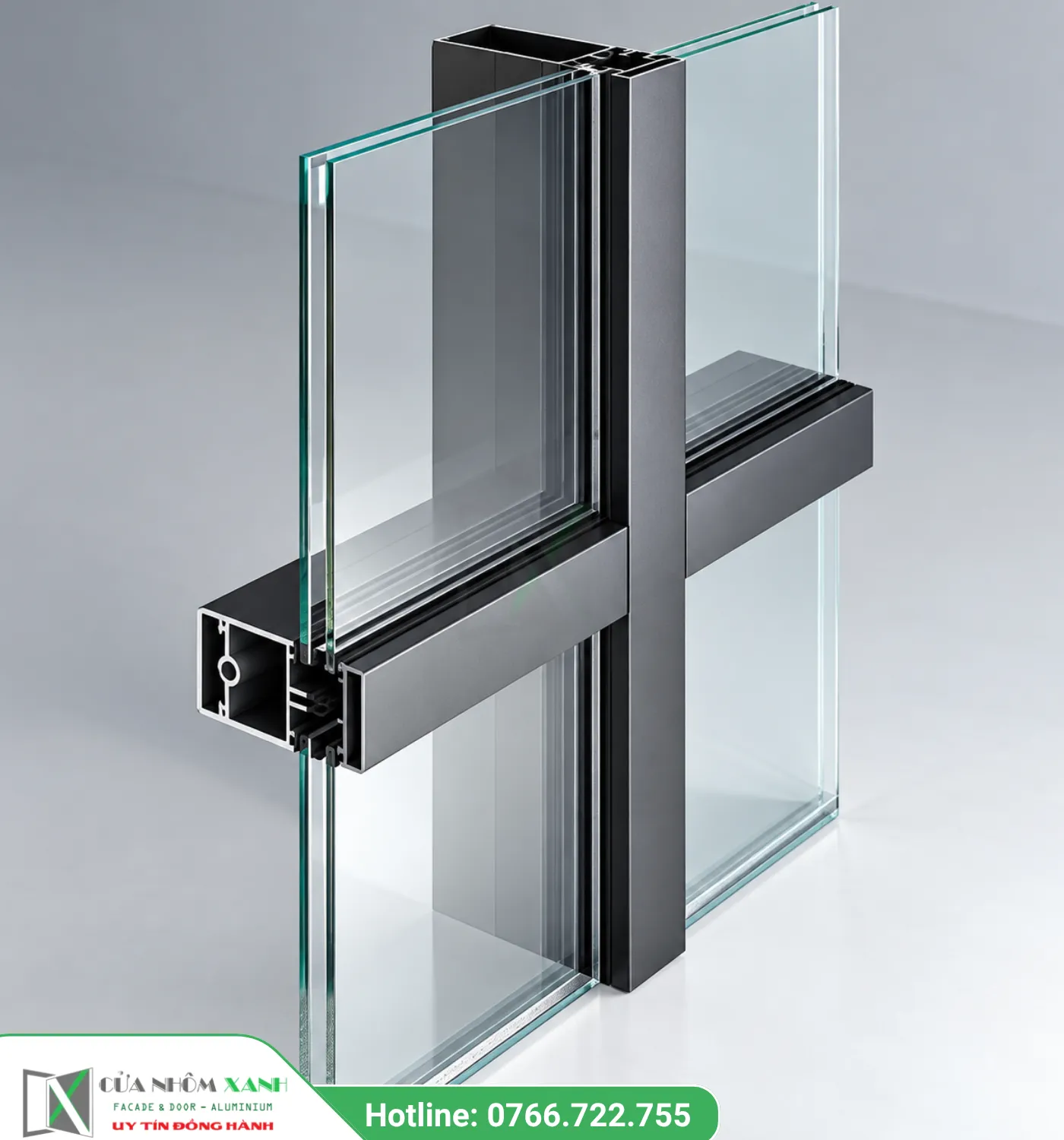

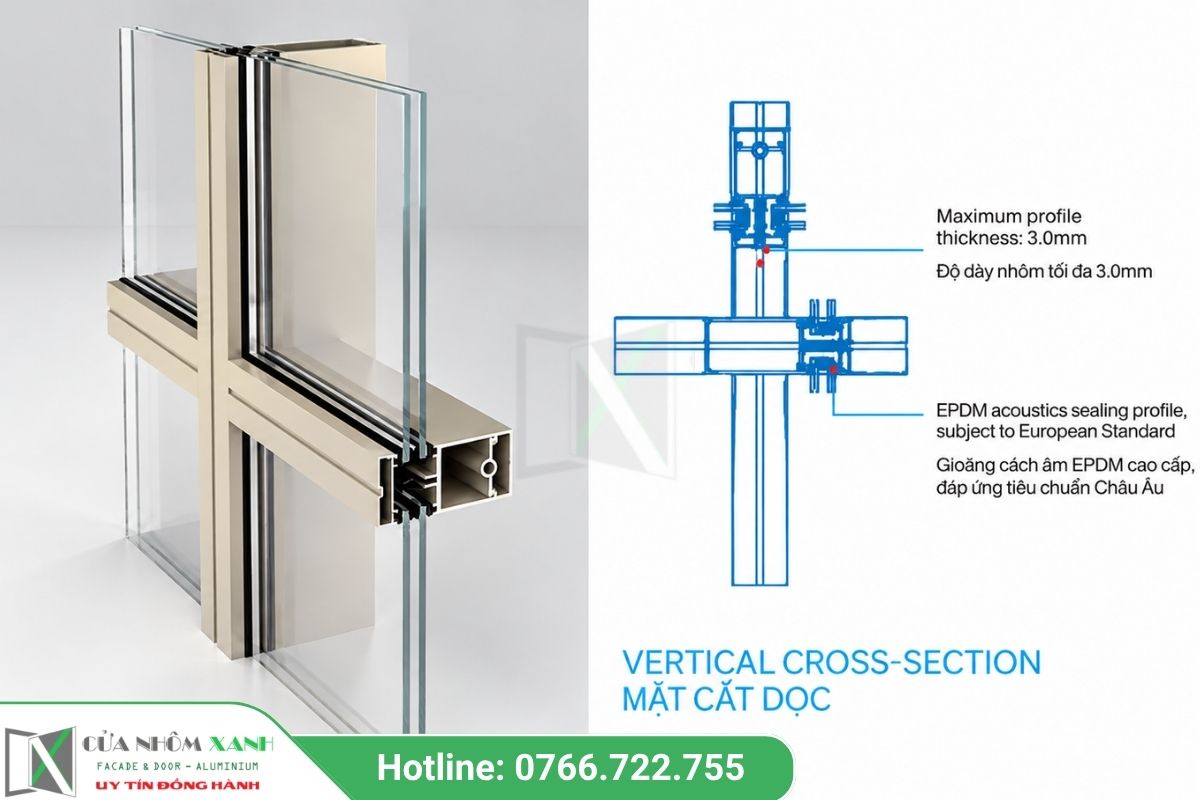

Cấu tạo của mặt dựng nhôm Civro hệ ACW120

Hệ mặt dựng nhôm Civro ACW120 kết cấu theo dạng mullion/transom (đố đứng – đố ngang), đảm bảo độ vững chắc và bề mặt nhìn thanh mảnh với các thành phần chính:

• Thanh đố đứng (Mullion): Chiều sâu 166mm, bề mặt nhìn 60mm; là khung chịu lực chính giúp chịu tải gió và duy trì sự ổn định.
• Thanh đố ngang (Transom): Chiều sâu 125mm, bề mặt nhìn 60mm; liên kết với đố đứng tạo thành khung ô kính đồng đều, thẩm mỹ.
• Hệ thống kính: Hỗ trợ kính cường lực, kính dán an toàn hoặc kính hộp cách nhiệt (độ dày tối đa khoảng 24-25mm) nhằm tối ưu cách âm, cách nhiệt và an toàn.
• Gioăng và vật liệu làm kín: Sử dụng hệ gioăng EPDM kết hợp keo chịu thời tiết chuyên dụng, đảm bảo độ kín khí, kín nước và chống truyền nhiệt, truyền âm hiệu quả.
• Phụ kiện liên kết: Bản mã, vít, ốc và phụ kiện đồng bộ tiêu chuẩn Civro, giữ cho khung luôn vững chắc và bền bỉ.
• Bề mặt xử lý: Ứng dụng công nghệ MED (Matt Electro Deposition) hoặc sơn tĩnh điện cao cấp, chống ăn mòn và giữ độ bền màu tối ưu theo thời gian.

Quy trình thi công mặt dựng ACW120 tại Cửa Nhôm Xanh

Tại Cửa Nhôm Xanh, quy trình thi công mặt dựng nhôm Civro hệ ACW120 được thực hiện bài bản, kiểm soát chặt chẽ từng công đoạn nhằm đảm bảo chất lượng, độ an toàn, thẩm mỹ và tiến độ công trình:

Bước 1: Khảo sát và tư vấn phương án

Đo đạc thực tế hiện trạng công trình, đánh giá kết cấu chịu lực. Tư vấn lựa chọn cấu hình hệ ACW120 (lộ đố hoặc kết hợp cửa mở), loại kính (cường lực, dán an toàn, kính hộp) và phụ kiện phù hợp với yêu cầu kỹ thuật, thẩm mỹ cũng như ngân sách của chủ đầu tư.

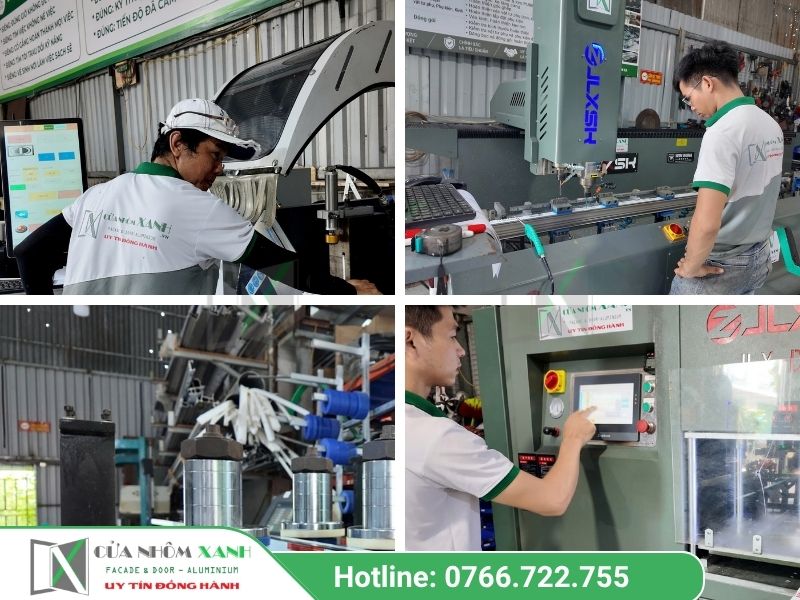

Bước 2: Thiết kế kỹ thuật và gia công tại nhà máy

Lập bản vẽ shop drawing chi tiết theo tiêu chuẩn hệ Civro. Thanh nhôm ACW120 chính hãng được cắt, khoan, gia công chính xác trên hệ thống máy móc hiện đại. Toàn bộ sản phẩm được kiểm tra chất lượng trước khi xuất xưởng để đảm bảo độ chính xác cao.

Bước 3: Lắp đặt hệ khung mặt dựng

Lắp các thanh đố đứng (mullion) và đố ngang (transom) vào kết cấu công trình bằng bản mã và phụ kiện đồng bộ. Đảm bảo độ thẳng hàng, chắc chắn, khả năng chịu lực và chống xê dịch theo đúng tiêu chuẩn kỹ thuật của hệ.

Bước 4: Lắp kính và hoàn thiện

Lắp kính theo đúng quy cách, gắn gioăng EPDM chất lượng cao, bắn keo chịu thời tiết. Kiểm tra độ kín khí, kín nước, cách âm và thẩm mỹ tổng thể của toàn bộ hệ mặt dựng.

Bước 5: Nghiệm thu và bàn giao

Kiểm tra toàn diện về độ bền, độ kín, thẩm mỹ và khả năng tích hợp các bộ cửa mở (nếu có). Bàn giao công trình kèm hướng dẫn bảo trì và chính sách bảo hành rõ ràng cho khách hàng.

Cửa Nhôm Xanh cam kết sử dụng vật tư chính hãng, tuân thủ đúng quy trình kỹ thuật và đảm bảo tiến độ thi công cho mọi công trình sử dụng hệ mặt dựng Civro ACW120.

Cửa Nhôm Xanh – Đơn vị thi công mặt dựng nhôm Civro hệ ACW120

Mặt dựng nhôm kính là hạng mục có yêu cầu cao về độ chính xác, bởi chất lượng hoàn thiện không chỉ phụ thuộc vào hệ nhôm mà còn liên quan đến kính, liên kết, giải pháp làm kín và kỹ thuật lắp đặt tại công trình. CIVRO cũng định vị sản phẩm của mình trong nhóm giải pháp cửa, cửa sổ và hệ mặt dựng kiến trúc, với định hướng phát triển các giải pháp façade theo yêu cầu của từng dự án.

Với mặt dựng nhôm CIVRO hệ ACW120, Cửa Nhôm Xanh triển khai từ khâu tư vấn đến sản xuất và thi công hoàn thiện, chú trọng sự đồng bộ giữa thiết kế và điều kiện thực tế tại công trình.

• Khảo sát và đo đạc thực tế: Xác định kích thước ô chờ, cao độ, vị trí liên kết và điều kiện thi công.
• Tư vấn cấu hình phù hợp: Lựa chọn phương án nhôm, kính và các chi tiết liên kết dựa trên thiết kế kiến trúc và yêu cầu sử dụng.
• Gia công tại nhà xưởng: Kiểm soát kích thước và các chi tiết trước khi vận chuyển đến công trình.
• Thi công và căn chỉnh: Chú trọng độ thẳng, khe ghép, vị trí liên kết và tính đồng đều của toàn bộ bề mặt.
• Kiểm tra trước khi bàn giao: Kiểm tra kính, khung nhôm, các vị trí liên kết và bề mặt hoàn thiện.
• Hỗ trợ sau thi công: Đồng hành trong quá trình sử dụng và xử lý các vấn đề kỹ thuật khi cần thiết.

CIVRO cho biết các giải pháp nhôm của hãng sử dụng profile 6060-T6 và cung cấp nhiều công nghệ liên quan đến hoàn thiện bề mặt, cách nhiệt, làm kín và giảm âm. Tuy nhiên, hiệu suất thực tế của một hệ mặt dựng vẫn cần được xem xét theo cấu hình kính, kích thước, kết cấu công trình và điều kiện lắp đặt cụ thể.

Với kinh nghiệm trong lĩnh vực cửa nhôm kính, Cửa Nhôm Xanh nhận tư vấn và thi công mặt dựng nhôm CIVRO tại TP.HCM và các công trình theo yêu cầu, phù hợp cho biệt thự, showroom, văn phòng, sảnh lớn và những kiến trúc sử dụng diện tích kính lớn.

Câu hỏi thường gặp về mặt dựng nhôm CIVRO hệ ACW120

Mặt dựng nhôm CIVRO hệ ACW120 là gì?

CIVRO ACW120 là hệ mặt dựng nhôm kính thuộc nhóm giải pháp façade của CIVRO, được phát triển cho các công trình cần diện tích kính lớn, khả năng lấy sáng và tính thẩm mỹ hiện đại. Khi thiết kế hệ mặt dựng, cấu hình nhôm, kính và liên kết cần được tính toán theo kích thước cũng như điều kiện thực tế của từng công trình. CIVRO cũng lưu ý dữ liệu kỹ thuật của hệ phải được kiểm tra lại theo yêu cầu kết cấu và điều kiện tại dự án.

Mặt dựng CIVRO ACW120 phù hợp với công trình nào?

Hệ ACW120 phù hợp với những công trình sử dụng mảng kính lớn như biệt thự hiện đại, showroom, sảnh, văn phòng và các công trình thương mại. Việc có nên sử dụng ACW120 hay không vẫn cần dựa trên kích thước mặt dựng, tải trọng, yêu cầu kiến trúc và điều kiện môi trường tại vị trí lắp đặt.

Mặt dựng CIVRO ACW120 có cách âm, cách nhiệt tốt không?

Khả năng cách âm và cách nhiệt không chỉ phụ thuộc vào thanh nhôm mà còn liên quan đến cấu hình kính, giải pháp cách nhiệt, gioăng và độ kín của toàn bộ hệ mặt dựng. CIVRO phát triển các giải pháp profile, cách nhiệt, làm kín và giảm âm cho hệ cửa – mặt dựng; vì vậy cần lựa chọn cấu hình phù hợp nếu công trình đặt yêu cầu cao về tiện nghi nhiệt và tiếng ồn.

CIVRO ACW120 có thể sử dụng loại kính nào?

Loại kính cần được lựa chọn theo thiết kế của từng công trình. Tùy nhu cầu có thể xem xét kính an toàn, kính hộp hoặc các cấu hình kính có lớp phủ kiểm soát nhiệt, nhưng độ dày và cấu tạo kính không nên chọn theo một thông số cố định mà phải căn cứ vào kích thước tấm kính, tải trọng gió, cao độ và yêu cầu hiệu suất của mặt dựng.

Hệ mặt dựng ACW120 có thể kết hợp cửa mở không?

Các hệ mặt dựng CIVRO có thể kết hợp với những giải pháp cửa chèn phù hợp khi thiết kế yêu cầu thông gió hoặc đóng mở. Chẳng hạn, CIVRO có hệ cửa sổ mở song song XW100PO/XW110PO được hãng xác định là giải pháp bổ sung cho hệ curtain wall và có thể sử dụng như façade insert unit. Việc hệ cửa nào tương thích với ACW120 cần được đối chiếu theo hồ sơ kỹ thuật của cấu hình dự án.

Giá mặt dựng nhôm CIVRO ACW120 bao nhiêu một mét vuông?

Giá mặt dựng CIVRO ACW120 phụ thuộc vào khối lượng nhôm, loại và cấu hình kính, kích thước ô kính, phụ kiện, kết cấu liên kết, diện tích mặt dựng, cao độ và điều kiện thi công. Vì vậy, cần có bản vẽ hoặc khảo sát thực tế để lập báo giá sát với công trình.

Thi công mặt dựng nhôm CIVRO ACW120 tại TP.HCM ở đâu?

Cửa Nhôm Xanh nhận tư vấn, gia công và thi công các giải pháp mặt dựng nhôm kính theo yêu cầu công trình tại TP.HCM. Quá trình triển khai chú trọng từ khảo sát, lựa chọn cấu hình nhôm – kính, gia công đến lắp đặt và kiểm tra hoàn thiện.

Liên hệ Cửa Nhôm Xanh để được tư vấn phương án và báo giá mặt dựng nhôm CIVRO hệ ACW120 theo thực tế công trình. Hotline/Zalo: 0766.722.755.
