Hệ Unitized là lựa chọn phổ biến cho tòa nhà cao tầng cần tiến độ lắp nhanh và hạn chế thi công phía ngoài. Trang này giải thích cấu tạo, ưu nhược điểm, so sánh với hệ Stick và Semi, các yếu tố quyết định chi phí và trình tự thi công – để bạn đánh giá công trình có nên dùng Unitized hay không. Xem tổng quan các giải pháp mặt dựng nhôm kính của Cửa Nhôm Xanh.

Mặt dựng nhôm kính hệ Unitized là gì?

Mặt dựng nhôm kính hệ Unitized (Unitized curtain wall) là hệ vách kính bao che gồm các module lắp sẵn: khung nhôm, kính, gioăng và keo được hoàn thiện tại nhà máy. Tại công trình, từng module được nâng lên, treo vào bát liên kết ở mép sàn và khớp nối với các module bên cạnh.

Khác với hệ Stick lắp từng thanh nhôm và tấm kính tại công trình, phần lớn khối lượng công việc của Unitized được dời vào nhà máy. Công trường chủ yếu chỉ còn công việc lắp neo, nâng và treo module, nên tiến độ lắp nhanh và ít phụ thuộc giàn giáo bên ngoài.

Mặt dựng nhôm kính hệ Unitized là hệ vách kính bao che gồm các module lắp sẵn
Mặt dựng nhôm kính hệ Unitized là hệ vách kính bao che gồm các module lắp sẵn

Cấu tạo mặt dựng hệ Unitized

Mỗi module thường cao bằng một tầng. Tiết diện profile, kích thước module và cấu hình kính được xác định trong thiết kế chia module và tính toán kết cấu của từng dự án.

Bộ phậnVai tròLưu ý
Bản mã/ray neo ở mép sànĐiểm liên kết module với kết cấuThường đặt chờ khi đổ bê tông sàn hoặc khoan cấy sau; vị trí theo shopdrawing
Bát treo (bracket)Treo module và căn chỉnh 3 chiềuPhạm vi điều chỉnh theo thiết kế hệ

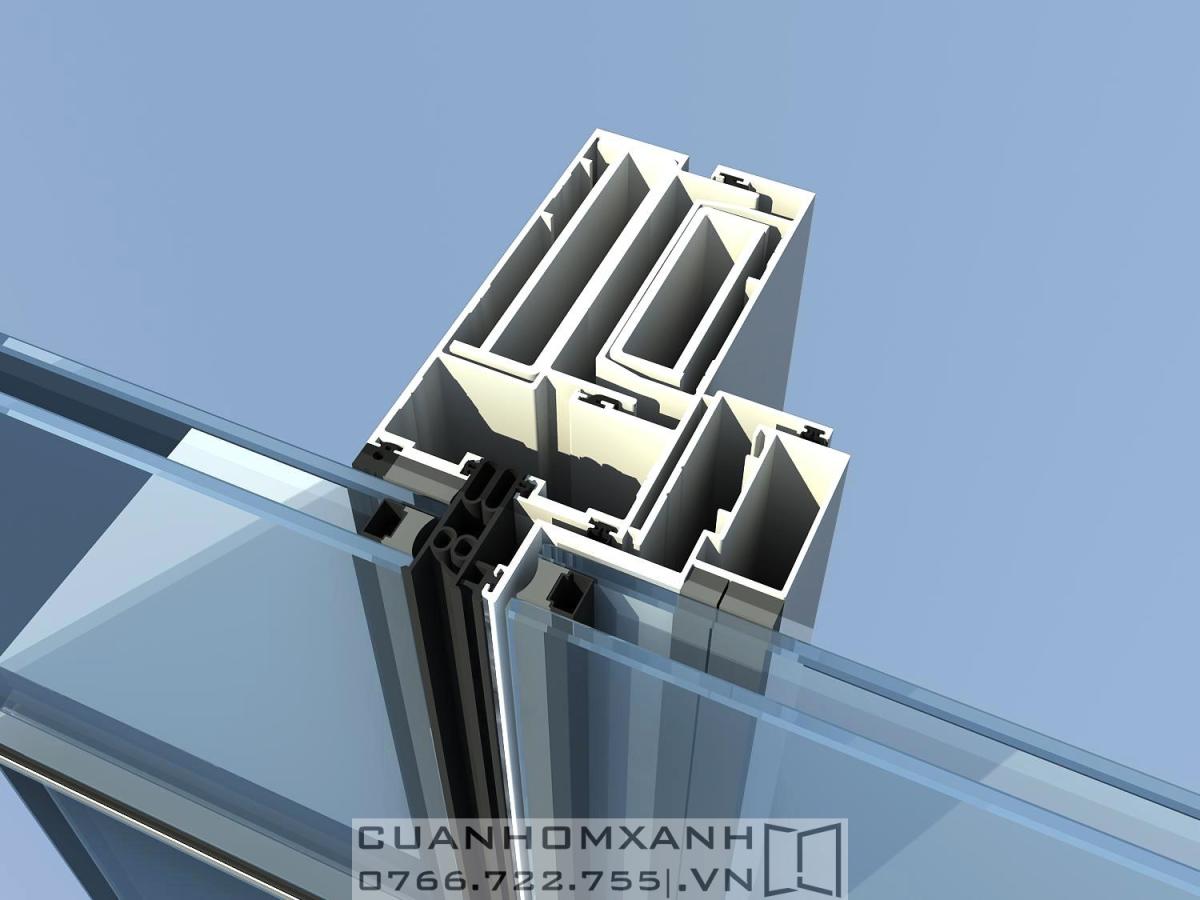

Đố đứng âm – dươngHai nửa đố của hai module cạnh nhau lồng vào nhauCho phép module dịch chuyển tương đối theo phương ngang
Đố ngang trên – dưới (stack joint)Mối nối giữa module tầng dưới và tầng trênHấp thụ giãn nở nhiệt và chuyển vị giữa các tầng
KínhLấy sáng, bao che, cách nhiệtThường dùng kính hộp, có thể kết hợp Low-E, kính dán an toàn – cấu hình theo tính toán
Keo kết cấu, gioăng EPDMLiên kết kính – khung; làm kín mối nối moduleThi công và kiểm tra tại nhà máy
Vùng spandrel, ngăn cháy lanChe dầm sàn, ngăn cháy lan giữa các tầngTheo thiết kế PCCC

Mặt ngoài của hệ Unitized thường là dạng giấu đố, cho mảng kính phẳng liền. Nếu thiết kế cần đường nhấn, có thể bổ sung nẹp hoặc lam nhôm trang trí gắn lên module – cần xác định từ giai đoạn thiết kế hệ.

Ưu điểm của mặt dựng nhôm kính hệ Unitized

  •     Chất lượng kiểm soát tại nhà máy: lắp khung, dán kính, lắp gioăng đều làm trong điều kiện có kiểm soát; mỗi module được kiểm tra trước khi xuất xưởng.
  •     Lắp nhanh tại công trình: việc chính tại công trường là treo và khớp module, phù hợp dự án có tiến độ gấp hoặc khối lượng lớn.
  •     Hạn chế giàn giáo bên ngoài: module có thể lắp từ bên trong sàn bằng thiết bị nâng, giảm chi phí giàn giáo và rủi ro làm việc trên cao.
  •     Chịu chuyển vị tốt hơn Stick và Semi: mối nối âm – dương và stack joint cho phép các module dịch chuyển tương đối khi kết cấu tòa nhà võng, lắc do gió hoặc giãn nở nhiệt.
  •     Ít phụ thuộc keo bắn tại công trường: các mối kín chủ yếu là gioăng lắp tại nhà máy, nên độ kín nước ít phụ thuộc tay nghề và thời tiết khi bắn keo ngoài hiện trường.
  •     Thi công song song với phần thô: module có thể lắp ở các tầng dưới trong khi kết cấu tầng trên vẫn đang thi công, giúp đóng kín tòa nhà sớm.
Ưu điểm của mặt dựng nhôm kính hệ Unitized
Ưu điểm của mặt dựng nhôm kính hệ Unitized

Một số điều cần hạn chế cần cân nhắc

  •     Chi phí cao nhất trong các hệ khung nhôm: khối lượng nhôm nhiều hơn (đố ghép đôi), gia công phức tạp, cần thiết bị nâng và vận chuyển module.
  •     Cần thời gian chuẩn bị dài: thiết kế chia module, duyệt shopdrawing, (nếu dự án yêu cầu) thử nghiệm mẫu và gia công phải xong trước khi lắp – nên phải chốt thiết kế sớm.
  •     Kém linh hoạt với mặt tiền phức tạp: nhiều góc, mặt cong bán kính nhỏ hoặc kích thước không lặp lại làm tăng số loại module và chi phí.
  •     Yêu cầu hậu cần công trường: mặt bằng tập kết module, thiết bị nâng, lối vận chuyển; việc nâng module vẫn phải dừng khi gió lớn.
  •     Đòi hỏi độ chính xác của neo và mép sàn: sai số vượt phạm vi điều chỉnh của bát treo phải xử lý trước khi lắp.
  •     Không kinh tế với khối lượng nhỏ: chi phí thiết kế, khuôn mẫu và chuẩn bị chỉ được bù khi số lượng module đủ lớn và lặp lại.

So sánh Unitized với hệ Stick và Semi

Bảng tập trung vào các tiêu chí quyết định khi cân nhắc Unitized. Chi phí và tiến độ thực tế phụ thuộc hồ sơ từng dự án.

Tiêu chíUnitizedSemi-UnitizedStick
Mức hoàn thiện tại nhà máyCả module (khung + kính)Chỉ khung panel + kínhGần như không – lắp tại công trình
Lắp đặtTừ trong sàn, treo moduleDựng đố bên ngoài, treo panelDựng đố và lắp kính bên ngoài
Giàn giáo/gondola ngoàiHạn chếCầnCần cho toàn bộ
Chịu chuyển vị giữa các tầngTốt nhấtHạn chế hơnHạn chế
Thời gian chuẩn bị trước khi lắpDài nhấtTrung bìnhNgắn
Chi phí tương đốiCao nhấtTrung bìnhThấp nhất
Phù hợpCao tầng, khối lượng lớn, module lặp lạiTrung tầng, khối lượng vừaThấp tầng, nhà phố, showroom, khối lượng nhỏ

Chi tiết: mặt dựng nhôm kính hệ Semi và mặt dựng nhôm kính hệ Stick.

Khi nào nên chọn mặt dựng hệ Unitized?

Unitized phát huy hiệu quả khi lợi ích về tiến độ, an toàn thi công và khả năng chịu chuyển vị lớn hơn phần chi phí tăng thêm. Các trường hợp thường gặp:

  •     Tòa nhà văn phòng, khách sạn, căn hộ cao tầng có mặt đứng lặp lại theo tầng.
  •     Dự án cần đóng kín tòa nhà sớm để triển khai hoàn thiện bên trong.
  •     Công trình ở vị trí khó dựng giàn giáo bên ngoài (sát ranh, mặt đường đông).
  •     Cải tạo mặt tiền tòa nhà đang vận hành, cần giảm thời gian thi công ngoài hiện trường.

Với nhà phố, showroom hoặc công trình thấp tầng có khối lượng kính nhỏ, hệ Stick hoặc Semi thường kinh tế hơn. Lựa chọn cuối cùng nên dựa trên chiều cao, tải gió, mức lặp lại của mặt đứng, tiến độ và ngân sách.

Khi nào nên chọn mặt dựng hệ Unitized
Khi nào nên chọn mặt dựng hệ Unitized

Báo giá mặt dựng nhôm kính hệ Unitized: yếu tố quyết định chi phí

Giá mặt dựng Unitized được tính theo m² mặt đứng và phụ thuộc chủ yếu vào hệ nhôm, cấu hình kính, số loại module, chiều cao công trình và điều kiện nâng hạ. Báo giá chính xác cần dựa trên bản vẽ của từng dự án.

Yếu tốẢnh hưởng đến giá
Hệ nhôm, hãng profileTiết diện đố ghép đôi, độ dày profile, xuất xứ
Cấu hình kínhKính hộp, Low-E, kính dán an toàn và kích thước tấm
Số loại moduleCàng nhiều kích thước khác nhau, chi phí gia công càng cao
Chiều cao và phương án nâng hạCẩu tháp, tời trên sàn, monorail; mặt bằng tập kết
Vị trí đặc biệtGóc, chân, đỉnh tòa nhà, mặt cong cần module riêng
Yêu cầu thử nghiệm mẫuNếu dự án yêu cầu thử nghiệm mock-up về kín nước, kín khí, tải gió
Vùng spandrel, ngăn cháy lanVật liệu ốp và vật liệu chống cháy
Khối lượngKhối lượng lớn giúp phân bổ chi phí thiết kế và chuẩn bị sản xuất

Hồ sơ cần gửi để nhận báo giá

  •     Bản vẽ mặt đứng, mặt cắt và mặt bằng mép sàn (CAD hoặc PDF).
  •     Số tầng, chiều cao tầng, địa điểm công trình.
  •     Yêu cầu kính (cách nhiệt, an toàn, màu, phản quang) và tiêu chuẩn kỹ thuật dự án nếu có.
  •     Tiến độ dự kiến và phương án cẩu hiện có tại công trình.

Quy trình thi công mặt dựng hệ Unitized

  •   Tiếp nhận hồ sơ, tư vấn chọn hệ: đánh giá chiều cao, mức lặp lại của mặt đứng và tiến độ để xác nhận Unitized là phương án phù hợp.
  •   Thiết kế chia module và shopdrawing: tính toán theo tải gió (TCVN 2737), chuyển vị tầng; thiết kế mối nối, neo, spandrel, thoát nước; duyệt mẫu vật tư; thử nghiệm mẫu nếu dự án yêu cầu.
  •   Trắc đạc, lắp neo: định vị trục, cao độ; lắp hoặc kiểm tra bản mã/ray neo ở mép sàn; đo sai số và xử lý trước khi lắp module.
  •   Gia công module: cắt và lắp khung, dán kính bằng keo kết cấu, lắp gioăng; kiểm tra và đánh mã từng module theo vị trí lắp.
  •   Vận chuyển, tập kết: giao module theo trình tự lắp, bảo quản trên giá chuyên dụng để tránh va đập kính.
  •   Treo module: lắp bát treo, nâng module bằng cẩu hoặc tời từ sàn, treo vào bát, khớp đố âm – dương và stack joint, căn chỉnh rồi cố định.
  •   Hoàn thiện mối nối và vị trí đặc biệt: xử lý góc, chân, đỉnh tòa nhà; hoàn thiện spandrel và vật liệu ngăn cháy lan.
  •   Kiểm tra, nghiệm thu, bàn giao: kiểm tra kín nước theo yêu cầu hợp đồng, vệ sinh, nghiệm thu, bàn giao hồ sơ hoàn công, bảo hành và hướng dẫn bảo trì.

Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Unitized

Đối với mặt dựng nhôm kính hệ Unitized, việc lựa chọn vật tư cần đáp ứng đồng thời yêu cầu về khả năng chịu lực, độ kín nước, độ kín khí và khả năng chịu chuyển vị của công trình. Do các module được gia công, lắp ráp tại nhà máy trước khi vận chuyển đến công trường, sự đồng bộ giữa profile nhôm, kính, gioăng và hệ phụ kiện liên kết đóng vai trò quan trọng trong chất lượng hoàn thiện.

Các nhóm vật tư chính trong cấu tạo mặt dựng Unitized gồm:

  • Hệ nhôm định hình: Sử dụng profile chuyên dụng cho mặt dựng Unitized, gồm khung module, đố đứng, đố ngang và các chi tiết liên kết. Tiết diện và độ dày nhôm được lựa chọn theo tải trọng gió, kích thước module và yêu cầu thiết kế.
  • Kính mặt dựng: Có thể sử dụng kính cường lực, kính dán an toàn, kính hộp hoặc kính Low-E tùy theo yêu cầu về an toàn, cách âm, cách nhiệt và kiểm soát bức xạ mặt trời. Độ dày và cấu hình kính được xác định theo tính toán kỹ thuật của từng công trình.
  • Keo silicone kết cấu: Được sử dụng trong các cấu hình liên kết kính bằng keo kết cấu, yêu cầu độ bám dính, khả năng chịu lực và tính tương thích với vật liệu tiếp xúc.
  • Gioăng EPDM và vật liệu làm kín: Bố trí tại các vị trí tiếp giáp giữa kính, khung nhôm và các module nhằm hỗ trợ độ kín nước, kín khí. Cấu tạo gioăng cần phù hợp với nguyên lý liên kết và chuyển vị của hệ mặt dựng.
  • Hệ phụ kiện neo và bát treo: Bao gồm bát liên kết, bulong neo, chi tiết đỡ và định vị module. Các bộ phận này có nhiệm vụ truyền tải trọng từ hệ mặt dựng vào kết cấu chính, đồng thời cho phép căn chỉnh trong quá trình lắp đặt theo thiết kế.

Đặc biệt, đối với hệ Unitized, các vị trí liên kết giữa hai module liền kề cần được thiết kế chính xác để đáp ứng yêu cầu thoát nước, kín khí và chuyển vị do nhiệt độ, tải trọng gió hoặc biến dạng kết cấu.

Tại Cửa Nhôm Xanh, cấu hình vật tư cho từng dự án cần được xác định dựa trên hồ sơ thiết kế, bản vẽ shopdrawing và yêu cầu kỹ thuật của công trình. Việc lựa chọn đúng hệ nhôm, kính và phụ kiện, kết hợp kiểm soát chất lượng trong quá trình sản xuất, góp phần đảm bảo tính đồng bộ, độ an toàn và tuổi thọ của hệ mặt dựng.

Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Unitized
Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Unitized

Câu hỏi thường gặp về mặt dựng hệ Unitized

Hệ Unitized khác hệ Stick ở điểm nào?

Hệ Stick lắp từng thanh đố và tấm kính tại công trình, cần giàn giáo hoặc gondola bên ngoài. Hệ Unitized hoàn thiện module tại nhà máy và lắp từ trong sàn, nhanh hơn ở công trường nhưng chi phí và thời gian chuẩn bị lớn hơn.

Công trình bao nhiêu tầng thì nên dùng Unitized?

Không có ngưỡng tầng cố định. Quyết định phụ thuộc mức lặp lại của mặt đứng, tổng diện tích, tiến độ, điều kiện dựng giàn giáo và ngân sách. Nên so sánh phương án Unitized với Stick/Semi trên cùng hồ sơ trước khi chốt.

Kính hệ Unitized bị vỡ thay thế thế nào?

Phương án thay kính được xác định ngay trong thiết kế hệ: có hệ cho phép thay tấm kính tại chỗ, có hệ phải thay cả module. Chủ đầu tư nên yêu cầu nhà thầu thể hiện phương án thay thế trong hồ sơ shopdrawing và hướng dẫn bảo trì.

Mặt dựng Unitized có cách âm, cách nhiệt tốt không?

Khả năng cách âm, cách nhiệt phụ thuộc chủ yếu vào cấu hình kính (kính hộp, Low-E, kính dán) và độ kín của hệ gioăng. Unitized có lợi thế về độ kín đồng đều vì mối kín được lắp tại nhà máy, nhưng chỉ số cụ thể phải lấy theo cấu hình kính và tài liệu của hệ.

Gửi bản vẽ mặt đứng và yêu cầu kỹ thuật để Cửa Nhôm Xanh tư vấn nên chọn Unitized, Semi hay Stick, kèm báo giá theo khối lượng thực tế. Hotline/Zalo: 0766.722.755 – 0977.154.456, hoặc gửi yêu cầu qua trang liên hệ.
