Mặt dựng nhôm kính hệ Semi (Semi-Unitized) là cách làm nằm giữa hệ Stick lắp hoàn toàn tại công trình và hệ Unitized hoàn thiện module tại nhà máy. Trang này giúp bạn nắm cấu tạo, so sánh với hai hệ còn lại, các yếu tố quyết định chi phí và quy trình triển khai – để xác định công trình có nên dùng hệ Semi hay không. Xem thêm tổng quan các giải pháp mặt dựng nhôm kính Cửa Nhôm Xanh đang thi công.

Mặt dựng nhôm kính hệ Semi là gì?

Mặt dựng nhôm kính hệ Semi (Semi-Unitized curtain wall, còn gọi là Hybrid curtain wall) là hệ vách kính bao che bán lắp ghép: khung đố đứng và đố ngang được lắp tại công trình giống hệ Stick, còn tấm kính được dán keo kết cấu lên khung panel tại xưởng, sau đó đưa ra công trình và treo vào khung đố.

Điểm mấu chốt của hệ Semi là tách công việc ra hai nơi. Khâu dán kính bằng keo kết cấu – khâu quyết định độ bám dính và an toàn của tấm kính – được làm trong điều kiện có kiểm soát tại xưởng. Khung đố được dựng theo kích thước thực tế của phần kết cấu, nên xử lý được sai số của công trình tốt hơn so với module Unitized đã cố định kích thước từ nhà máy.

Mặt dựng nhôm kính hệ Semi là hệ vách kính bao che bán lắp ghép
Mặt dựng nhôm kính hệ Semi là hệ vách kính bao che bán lắp ghép

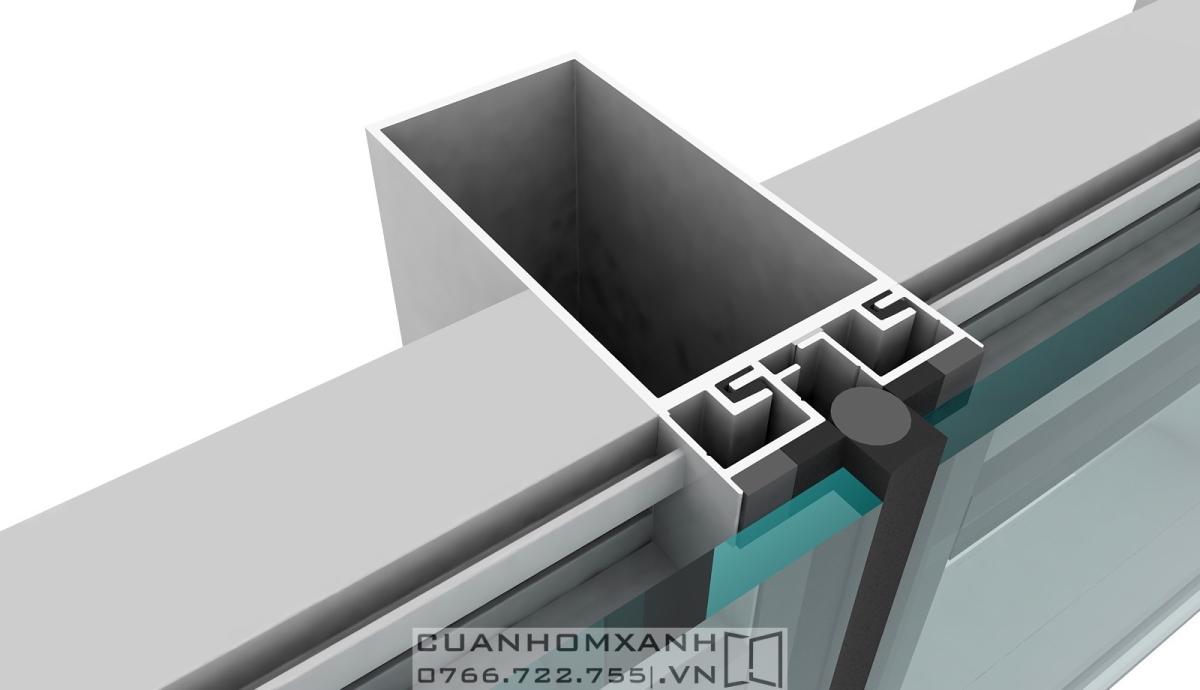

Cấu tạo mặt dựng hệ Semi-Unitized

Một hệ mặt dựng Semi gồm các bộ phận chính sau. Tiết diện, mã profile và quy cách cụ thể phụ thuộc hệ nhôm được chọn và kết quả tính toán kết cấu.

Bộ phậnVai tròLưu ý khi chọn
Bát liên kết, bulong neoLiên kết hệ khung vào sàn, dầm; cho phép căn chỉnh khi lắpVị trí và loại neo theo shopdrawing và kết cấu thực tế
Đố đứng, đố ngangKhung chịu lực chính, lắp tại công trìnhTiết diện chọn theo chiều cao tầng, nhịp đố và tải gió
Khung panel (khung phụ)Khung nhôm nhỏ gắn với kính, có ngàm/móc để treo lên đốGia công và dán kính tại xưởng
Keo silicone kết cấuLiên kết kính với khung panelĐúng chủng loại keo kết cấu; kích thước mạch keo theo tính toán
Gioăng EPDM, keo chống thấmLàm kín nước, kín gió giữa các panelPhải tương thích với keo kết cấu
KínhLấy sáng, bao cheCường lực, kính hộp, kính dán an toàn, Low-E – chọn theo tải gió, yêu cầu an toàn và cách nhiệt
Thoát nước, vùng spandrelDẫn nước thấm ra ngoài; che vùng dầm sàn giữa các tầngVùng spandrel bố trí vật liệu ngăn cháy lan theo thiết kế PCCC

Các kiểu mặt ngoài: giấu đố, lộ đố và kết hợp

Giấu đố cho mặt ngoài gần như chỉ thấy kính và đường keo, phù hợp mặt tiền cần hình khối phẳng. Lộ đố có nắp nhôm che đố bên ngoài, tạo các đường kẻ dọc hoặc ngang rõ nét. Kiểu kết hợp – ví dụ lộ đố đứng, giấu đố ngang – thường được dùng khi muốn nhấn phương đứng của tòa nhà. Lựa chọn này ảnh hưởng đến cả thẩm mỹ lẫn chi phí, nên cần chốt từ giai đoạn thiết kế.

Một hệ mặt dựng Semi gồm các bộ phận chính tiết diện, mã profile
Một hệ mặt dựng Semi gồm các bộ phận chính tiết diện, mã profile

So sánh mặt dựng Semi với hệ Stick và Unitized

Bảng dưới so sánh theo nguyên lý của từng hệ. Chi phí và tiến độ thực tế còn phụ thuộc hồ sơ cụ thể của công trình.

Tiêu chíHệ StickHệ Semi-UnitizedHệ Unitized
Nơi lắp kínhTại công trìnhDán lên khung panel tại xưởngHoàn thiện cả module tại nhà máy
Kiểm soát keo kết cấuPhụ thuộc điều kiện công trườngTại xưởngTại nhà máy
Thi công phía ngoàiCần giàn giáo/gondola cho toàn bộ công việcCần giàn giáo/gondola để dựng khung đốCó thể lắp module từ bên trong sàn
Xử lý sai số phần thôLinh hoạtLinh hoạt (khung đo theo thực tế)Kém linh hoạt hơn (module đã cố định)
Thay tấm kínhXử lý nẹp/keo tại chỗTháo panel khỏi khung đốTheo thiết kế module
Chi phí tương đốiThấp nhấtTrung bìnhCao nhất
Phù hợpNhà phố, showroom, sảnh, công trình thấp tầngVăn phòng, khách sạn trung tầng, mặt tiền cần kính phẳng giấu đốCao tầng, khối lượng lớn, tiến độ gấp

Chi tiết từng hệ: mặt dựng nhôm kính hệ Stick và mặt dựng nhôm kính hệ Unitized.

So sánh mặt dựng Semi với hệ Stick và Unitized
So sánh mặt dựng Semi với hệ Stick và Unitized

Ưu điểm của mặt dựng nhôm kính hệ Semi

  •     Kiểm soát chất lượng keo kết cấu: bề mặt, nhiệt độ, độ ẩm và thời gian bảo dưỡng keo được kiểm soát tại xưởng thay vì phụ thuộc thời tiết công trường.
  •     Rút ngắn tiến độ so với Stick: xưởng gia công panel song song với việc dựng khung đố tại công trình, nên tổng thời gian ngắn hơn khi khối lượng lớn.
  •     Linh hoạt với sai số kết cấu: khung đố được đo và dựng theo hiện trạng, phù hợp công trình có sai số phần thô hoặc công trình cải tạo mặt tiền.
  •     Vận chuyển, lắp đặt nhẹ hơn Unitized: panel nhỏ hơn module Unitized, không đòi hỏi thiết bị nâng lớn.
  •     Dễ bảo trì, thay thế: tấm kính hỏng được thay bằng cách tháo panel ra khỏi khung đố, không phải xử lý keo kết cấu tại chỗ.
  •     Đa dạng vật liệu: ngoài kính có thể kết hợp tấm ốp nhôm, đá hoặc panel kim loại ở vùng spandrel.

Một số điều hạn chế cần cân nhắc

  •     Vẫn cần thi công phía ngoài: dựng khung đố đòi hỏi giàn giáo hoặc gondola, ảnh hưởng mặt bằng và tiến độ ở công trình cao tầng.
  •     Phụ thuộc tiến độ phần thô: chỉ dựng khung khi kết cấu khu vực đó đã hoàn thành và đạt sai số cho phép.
  •     Chi phí cao hơn Stick: do thêm khâu gia công panel, keo kết cấu tại xưởng và vận chuyển panel.
  •     Khả năng chịu chuyển vị giữa các tầng kém hơn Unitized: với công trình cao tầng hoặc vùng gió lớn, cần tính toán kỹ hoặc cân nhắc hệ Unitized.
  •     Phụ thuộc năng lực gia công: lỗi ở khâu dán keo kết cấu khó phát hiện bằng mắt sau khi lắp, nên cần chọn đơn vị có quy trình kiểm soát rõ ràng.
Một số ưu và nhược điểm của hệ mặt dựng Semi
Một số ưu và nhược điểm của hệ mặt dựng Semi

Khi nào nên chọn mặt dựng hệ Semi?

Hệ Semi phù hợp khi công trình cần mặt kính phẳng, chất lượng keo kết cấu được kiểm soát, nhưng khối lượng chưa đủ lớn để đầu tư module Unitized. Các trường hợp thường gặp:

  •     Tòa nhà văn phòng, khách sạn, bệnh viện quy mô trung tầng.
  •     Showroom, nhà phố thương mại có mặt tiền kính khổ lớn, muốn kiểu giấu đố.
  •     Cải tạo mặt tiền công trình cũ, nơi sai số kết cấu lớn.

Ngược lại, nhà phố có diện tích kính nhỏ thường kinh tế hơn với hệ Stick; sảnh cần kính trong suốt tối đa có thể cân nhắc mặt dựng kính Spider; cao tầng khối lượng lớn, tiến độ gấp nên xem xét hệ Unitized. Lựa chọn cuối cùng nên dựa trên chiều cao công trình, tải gió, tiến độ và ngân sách.

Báo giá mặt dựng nhôm kính hệ Semi: yếu tố quyết định chi phí

Giá mặt dựng hệ Semi được tính theo m² mặt đứng và phụ thuộc chủ yếu vào hệ nhôm, cấu hình kính, kiểu mặt ngoài, chiều cao lắp đặt và khối lượng. Vì vậy, báo giá chính xác cần dựa trên bản vẽ của từng công trình.

Yếu tốẢnh hưởng đến giá
Hệ nhôm, hãng profileTiết diện đố, độ dày profile và xuất xứ khác nhau
Cấu hình kínhKính hộp, kính dán an toàn, Low-E có chi phí cao hơn kính cường lực đơn
Kiểu mặt ngoàiGiấu đố, lộ đố hay kết hợp thay đổi vật tư và công gia công
Chiều cao, điều kiện thi côngGiàn giáo, gondola, thiết bị nâng, mặt bằng tập kết
Kích thước và mức lặp lại của tấmNhiều kích thước khác nhau làm tăng công gia công
Vùng spandrel, ngăn cháy lanVật liệu ốp và vật liệu chống cháy bổ sung
Khối lượngKhối lượng lớn giúp tối ưu chi phí gia công và vận chuyển

Hồ sơ cần gửi để nhận báo giá

  • Bản vẽ mặt đứng và mặt cắt khu vực mặt dựng (file CAD hoặc PDF).
  • Địa điểm công trình, số tầng, chiều cao lắp đặt.
  • Yêu cầu về kính (cách nhiệt, an toàn, màu) và kiểu mặt ngoài.
  • Tiến độ dự kiến.

Quy trình thi công mặt dựng hệ Semi tại Cửa Nhôm Xanh

  • Khảo sát, tiếp nhận hồ sơ: làm rõ yêu cầu kiến trúc, điều kiện công trình và tiến độ.
  • Tính toán và triển khai shopdrawing: chọn tiết diện đố theo nhịp và tải gió (TCVN 2737), thiết kế chi tiết liên kết, thoát nước, vùng spandrel; trình duyệt mẫu vật tư.
  • Trắc đạc, định vị: xác lập trục, cao độ, kiểm tra sai số phần thô và đo thực tế để chốt kích thước panel.
  • Gia công tại xưởng: cắt và gia công profile, lắp khung panel, dán keo kết cấu và bảo dưỡng keo đủ thời gian trước khi vận chuyển.
  • Lắp bát liên kết và khung đố: kiểm tra độ thẳng, độ phẳng của hệ khung trước khi lắp panel.
  • Lắp panel kính và làm kín: treo panel, lắp gioăng, bắn keo chống thấm, hoàn thiện vùng spandrel và vật liệu ngăn cháy lan.
  • Kiểm tra, nghiệm thu, bàn giao: kiểm tra kín nước theo yêu cầu hợp đồng, vệ sinh, nghiệm thu và bàn giao hồ sơ bảo hành, hướng dẫn bảo trì.

Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Semi

Chất lượng mặt dựng nhôm kính hệ Semi phụ thuộc vào sự đồng bộ giữa hệ khung nhôm, kính, keo kết cấu và các vật tư liên kết. Tại Cửa Nhôm Xanh, phương án vật tư được tư vấn dựa trên yêu cầu kiến trúc, tải trọng thiết kế và điều kiện thi công thực tế của từng công trình.

Các nhóm vật tư chính cần được lựa chọn và kiểm tra gồm:

  • Hệ nhôm định hình: Sử dụng profile có tiết diện và cấu tạo phù hợp với thiết kế mặt dựng Semi, đáp ứng yêu cầu về khả năng chịu lực, liên kết panel và độ bền bề mặt.
  • Kính mặt dựng: Có thể lựa chọn kính cường lực, kính dán an toàn, kính hộp hoặc kính Low-E tùy theo yêu cầu về an toàn, lấy sáng, cách âm và cách nhiệt. Cấu hình và độ dày kính cần được xác định theo tính toán kỹ thuật.
  • Keo silicone kết cấu: Liên kết kính với khung panel, yêu cầu khả năng bám dính và tính tương thích với vật liệu tiếp xúc theo thiết kế được phê duyệt.
  • Keo chống thấm và gioăng EPDM: Hỗ trợ làm kín các vị trí tiếp giáp, hạn chế nước mưa và không khí xâm nhập vào bên trong công trình.
  • Bát liên kết và phụ kiện: Bao gồm bulong neo, chi tiết liên kết khung, bộ phận đỡ và giữ panel. Các chi tiết phải đáp ứng yêu cầu chịu lực và phù hợp với cấu tạo hệ mặt dựng.

Đối với từng dự án, Cửa Nhôm Xanh cần xác định cấu hình vật tư thông qua bản vẽ shopdrawing và hồ sơ kỹ thuật được phê duyệt. Việc lựa chọn đúng vật liệu và kiểm soát chất lượng trong quá trình gia công, lắp đặt góp phần đảm bảo độ an toàn, tính thẩm mỹ và khả năng sử dụng lâu dài của hệ mặt dựng.

Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Semi
Vật tư Cửa Nhôm Xanh sử dụng cho mặt dựng hệ Semi

Câu hỏi thường gặp về mặt dựng hệ Semi

Mặt dựng Semi khác Unitized ở điểm nào?

Hệ Semi dựng khung đố tại công trình và chỉ gắn kính lên khung panel tại xưởng. Hệ Unitized hoàn thiện toàn bộ module (khung và kính) tại nhà máy rồi lắp ghép tại công trình, nên ít phụ thuộc thi công phía ngoài hơn nhưng chi phí cao hơn.

Nhà phố có dùng được mặt dựng hệ Semi không?

Dùng được khi mặt tiền có diện tích kính lớn và chủ nhà muốn mặt kính phẳng kiểu giấu đố. Với mặt tiền nhỏ, hệ Stick thường kinh tế hơn mà vẫn đáp ứng thẩm mỹ.

Kính mặt dựng Semi bị vỡ thì thay thế thế nào?

Đơn vị thi công tháo panel chứa tấm kính hỏng khỏi khung đố và lắp panel mới đã được dán keo kết cấu tại xưởng. Vì vậy cần lưu hồ sơ shopdrawing để gia công panel thay thế đúng quy cách.

Mặt dựng hệ Semi có cách âm, cách nhiệt tốt không?

Khả năng cách âm, cách nhiệt phụ thuộc chủ yếu vào cấu hình kính (kính hộp, Low-E, kính dán) và độ kín của gioăng, keo – không phụ thuộc riêng vào việc chọn hệ Semi. Cấu hình kính nên được chọn theo hướng nắng và yêu cầu sử dụng của từng mặt.

Thi công mặt dựng hệ Semi mất bao lâu?

Thời gian phụ thuộc khối lượng, tiến độ phần thô, thời gian bảo dưỡng keo kết cấu và điều kiện thi công phía ngoài. Tiến độ cụ thể được lập sau khi chốt shopdrawing.

Gửi bản vẽ mặt đứng và yêu cầu kính để Cửa Nhôm Xanh tư vấn nên dùng Semi, Stick hay Unitized, kèm báo giá theo khối lượng thực tế. Hotline/Zalo: 0766.722.755 – 0977.154.456, hoặc gửi yêu cầu qua trang liên hệ.
