Hệ Stick là cách làm mặt dựng phổ biến nhất ở các công trình văn phòng, showroom và nhà xưởng vì linh hoạt và có chi phí thấp nhất trong các hệ khung nhôm. Trang này giải thích cấu tạo, các kiểu lộ đố – giấu đố, ưu nhược điểm, chi phí, quy trình thi công và một số cấu hình Cửa Nhôm Xanh đã thực hiện. Xem tổng quan các giải pháp mặt dựng nhôm kính.

Mặt dựng nhôm kính hệ Stick là gì?

Mặt dựng nhôm kính hệ Stick (Stick curtain wall) là hệ vách kính bao che được lắp từng phần tại công trình: thanh đố đứng và đố ngang được cắt, gia công sẵn tại xưởng, mang đến công trình dựng thành khung, sau đó mới lắp kính, gioăng và hoàn thiện mối kín.

Tên gọi “stick” xuất phát từ việc vật tư được chuyển đến công trình dưới dạng các thanh rời. Vì hầu hết công việc lắp dựng diễn ra tại hiện trường, hệ Stick dễ điều chỉnh theo kích thước thực tế của công trình, nhưng chất lượng phụ thuộc nhiều vào tay nghề đội thi công và điều kiện thời tiết.

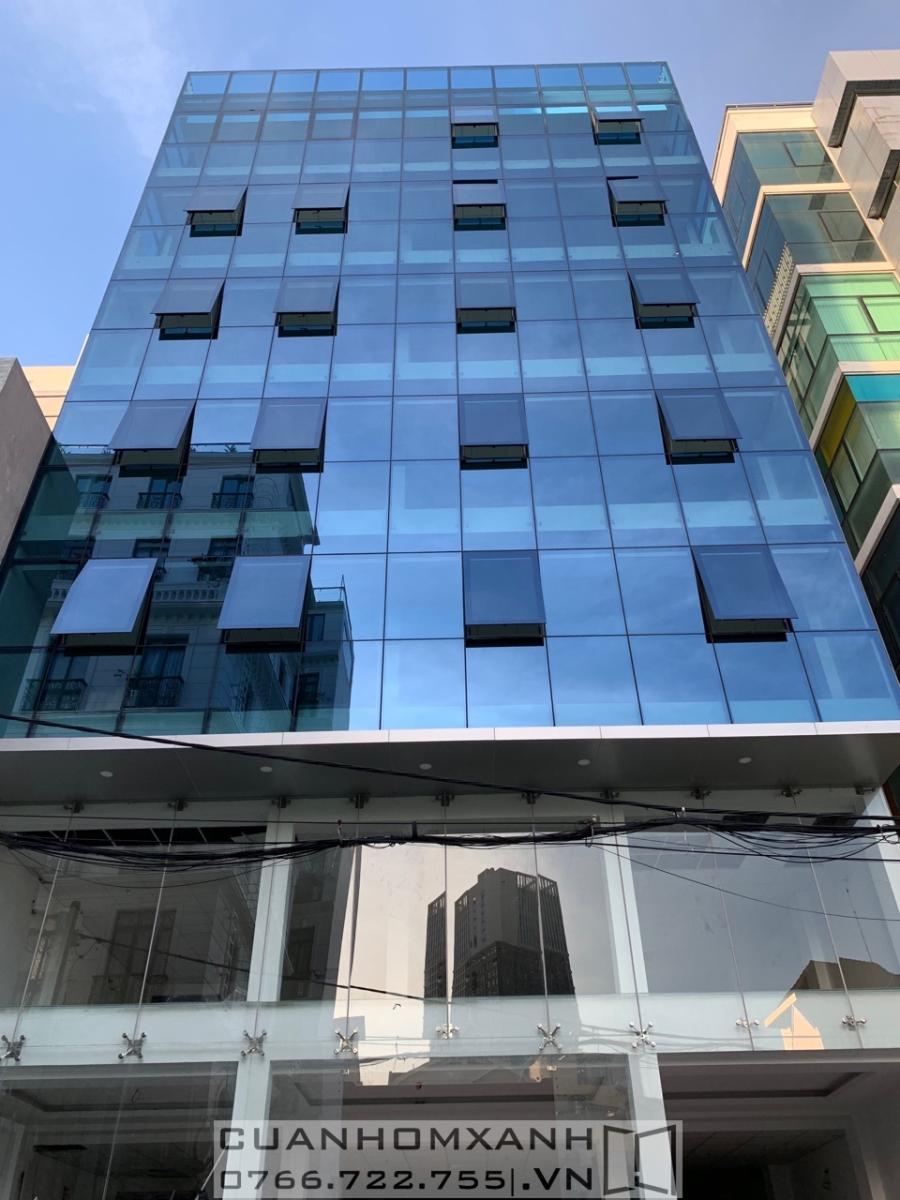

Mặt dựng nhôm kính hệ stick nhôm xingfa hệ 65, kính solar xanh biển

Mặt dựng nhôm kính hệ stick nhôm xingfa hệ 65, kính solar xanh biển

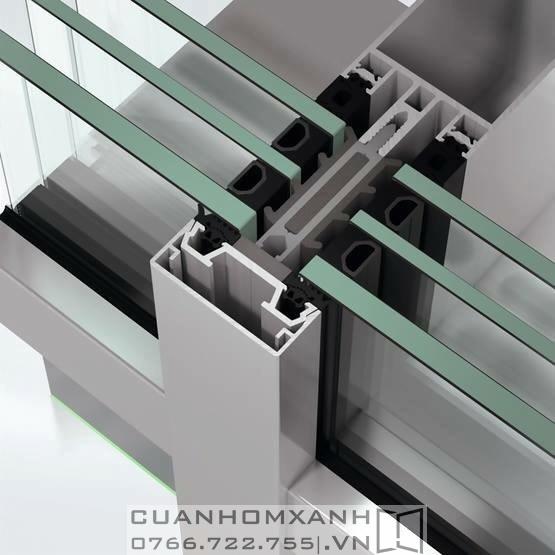

Cấu tạo mặt dựng nhôm kính hệ Stick

Tiết diện đố đứng, đố ngang và độ dày profile được chọn theo hệ nhôm, chiều cao tầng, nhịp đố và tải gió của từng công trình – không có một kích thước “chuẩn” dùng chung cho mọi công trình.

Bộ phậnVai tròLưu ý
Bản mã, bát liên kết, bulong neoLiên kết đố đứng vào sàn, dầmThường là thép mạ kẽm hoặc nhôm theo thiết kế; neo theo kết cấu thực tế
Đố đứngChịu lực chính, truyền tải gió về kết cấuTiết diện theo nhịp tầng và tải gió
Đố ngangĐỡ kính, chia ô theo thiết kếLiên kết với đố đứng bằng ke/bát nhôm
KínhLấy sáng, bao cheCường lực, dán an toàn, kính hộp, phản quang, Low-E
Nẹp áp và nắp đậy (lộ đố)Giữ kính cơ học từ bên ngoài, tạo đường kẻ trên mặt ngoàiMàu nắp đậy chọn theo bảng màu sơn của hệ
Keo kết cấu (giấu đố)Liên kết kính với khung khi không dùng nẹp ngoàiThi công tại công trình – cần kiểm soát bề mặt, thời tiết, thời gian khô
Gioăng EPDM, keo chống thấmLàm kín nước, kín gióPhải tương thích với keo kết cấu
Vùng spandrelChe dầm sàn, ngăn cháy lan giữa các tầngTheo thiết kế PCCC

Cấu tạo mặt dựng nhôm kính stick

Các kiểu mặt dựng hệ Stick: lộ đố, giấu đố và kết hợp

Mặt dựng Stick lộ đố (khung nổi)

Kính được giữ bằng nẹp áp và nắp đậy nhôm bên ngoài, tạo các đường kẻ dọc, ngang rõ nét trên mặt đứng. Kính được giữ bằng liên kết cơ học nên không phụ thuộc vào keo kết cấu thi công tại công trình. Nắp đậy có thể sơn màu khác khung để tạo điểm nhấn.

Mặt dựng Stick giấu đố (khung chìm)

Mặt ngoài chỉ thấy kính và đường keo, cho mảng kính phẳng liền – phù hợp mặt tiền hiện đại hoặc mặt tiền cần ghép kính nhiều màu. Kính thường được liên kết bằng keo kết cấu hoặc phụ kiện giữ kính tùy hệ, nên điều kiện thi công keo tại công trình cần được kiểm soát chặt. Nếu yêu cầu chất lượng keo cao hơn, có thể cân nhắc hệ Semi với kính dán keo tại xưởng.

Kết hợp lộ đố và giấu đố

Chỉ lộ đố đứng hoặc chỉ lộ đố ngang, dùng khi muốn nhấn phương đứng hoặc phương ngang của công trình.

Ưu điểm của mặt dựng nhôm kính hệ Stick

  •     Chi phí thấp nhất trong các hệ khung nhôm: không tốn chi phí gia công module, vận chuyển panel hay thiết bị nâng lớn như Semi, Unitized.
  •     Linh hoạt với hình khối phức tạp: khung dựng theo hiện trạng nên xử lý được góc cạnh, mặt không đồng nhất và mặt cong.
  •     Thời gian chuẩn bị ngắn: không cần thiết kế chia module phức tạp, phù hợp công trình cần triển khai sớm.
  •     Vận chuyển đơn giản: vật tư là thanh rời, dễ đưa vào công trình nội đô, hẻm nhỏ.
  •     Dễ điều chỉnh tại hiện trường: sai số phần thô được xử lý trong quá trình dựng khung.
  •     Nhiều lựa chọn hệ nhôm và kính: phù hợp từ nhà xưởng đến văn phòng, showroom.

Hạn chế cần cân nhắc

  •     Phụ thuộc tay nghề và thời tiết: lắp kính, bắn keo đều làm ngoài công trường, chất lượng chống thấm phụ thuộc điều kiện thi công.
  •     Thi công chủ yếu từ bên ngoài: cần giàn giáo, gondola hoặc thiết bị nâng, ảnh hưởng mặt bằng và an toàn lao động.
  •     Thời gian tại công trường dài hơn Semi, Unitized: mọi công đoạn diễn ra tuần tự tại hiện trường.
  •     Cần kho bãi tại công trình: lưu trữ thanh nhôm, kính trong suốt thời gian thi công.
  •     Khả năng chịu chuyển vị hạn chế: với công trình cao tầng hoặc vùng gió lớn cần tính toán kỹ, có thể cân nhắc Unitized.

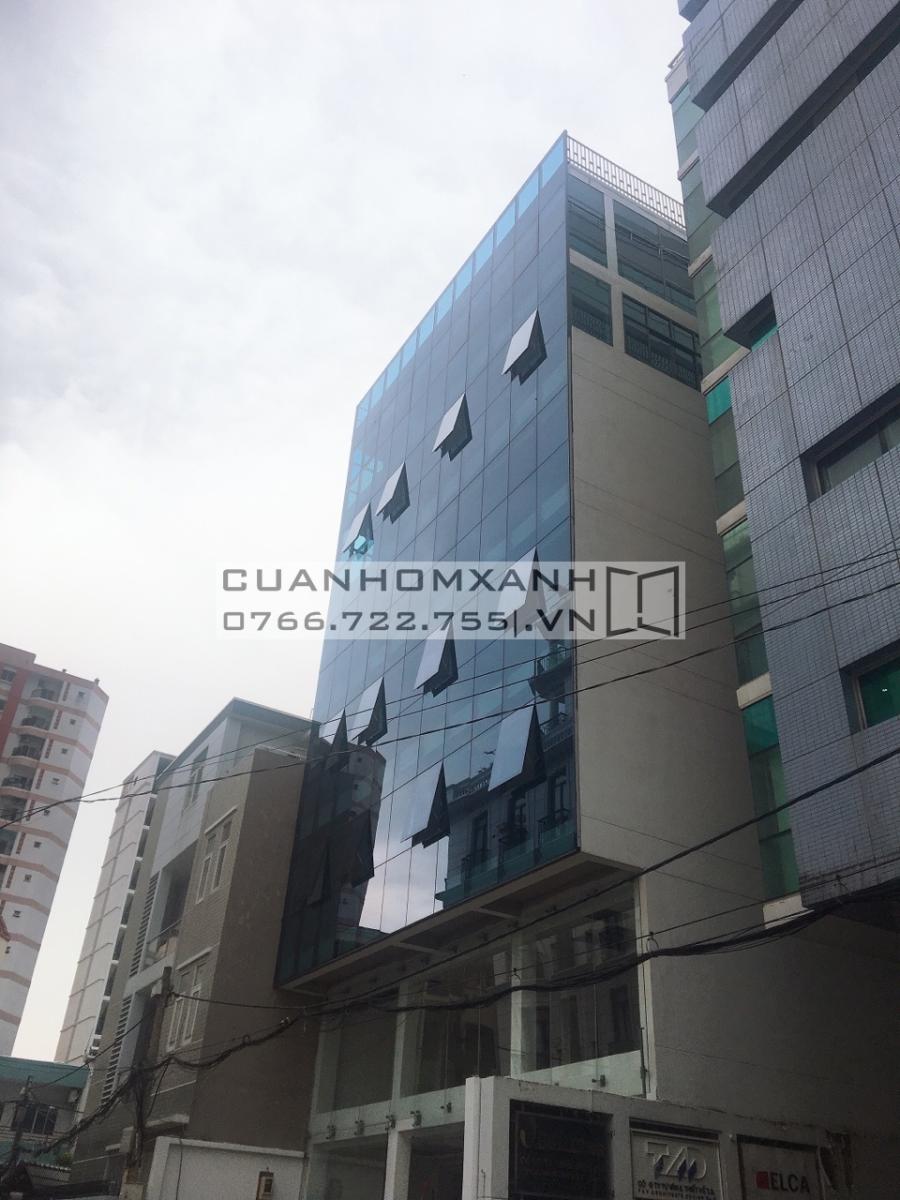

Mặt dựng nhôm kính stick

Mặt dựng nhôm xingfa hệ 65 nhập khẩu khung chìm, kính phản quang xanh biển

So sánh hệ Stick với Semi và Unitized

Bảng giúp xác định khi nào hệ Stick là đủ và khi nào nên cân nhắc hệ cao hơn. Chi phí thực tế phụ thuộc hồ sơ từng công trình.

Tiêu chíStickSemi-UnitizedUnitized
Công việc tại công trìnhDựng khung + lắp kính + làm kínDựng khung + treo panel kínhTreo module hoàn thiện
Keo kết cấu (nếu giấu đố)Thi công tại công trìnhTại xưởngTại nhà máy
Hình khối phức tạp, mặt congLinh hoạt nhấtKhá linh hoạtHạn chế
Thời gian chuẩn bịNgắnTrung bìnhDài
Chi phí tương đốiThấp nhấtTrung bìnhCao nhất
Phù hợpNhà phố, showroom, văn phòng, nhà xưởng, công trình thấp – trung tầngTrung tầng, cần giấu đố chất lượng keo caoCao tầng, khối lượng lớn, tiến độ gấp

Chi tiết: mặt dựng nhôm kính hệ Semi, mặt dựng nhôm kính hệ Unitized. Nếu cần mặt kính gần như không khung cho sảnh, xem mặt dựng kính Spider.

Ứng dụng của mặt dựng hệ Stick

Hệ Stick phù hợp phần lớn công trình thấp và trung tầng, đặc biệt khi khối lượng kính không quá lớn hoặc mặt đứng có nhiều góc, mặt cong:

  •     Tòa nhà văn phòng, trường học, bệnh viện, trung tâm thương mại quy mô vừa.
  •     Showroom, nhà phố thương mại có mặt tiền kính.
  •     Khối văn phòng của nhà xưởng.
  •     Mặt tiền uốn cong hoặc nhiều góc cạnh.

mặt dựng khung chìm hệ 65 nhôm xingfa

Báo giá mặt dựng nhôm kính hệ Stick: yếu tố quyết định chi phí

Giá mặt dựng hệ Stick được tính theo m² mặt đứng, phụ thuộc chủ yếu vào hệ nhôm, cấu hình kính, kiểu lộ đố hay giấu đố, chiều cao thi công và khối lượng. Báo giá chính xác cần dựa trên bản vẽ của từng công trình.

Yếu tốẢnh hưởng đến giá
Hệ nhôm, hãng profileTiết diện, độ dày profile, xuất xứ, bề mặt sơn
Cấu hình kínhKính cường lực đơn rẻ hơn kính dán an toàn, kính hộp, Low-E
Lộ đố hay giấu đốThay đổi vật tư (nẹp, nắp đậy hoặc keo kết cấu) và công lắp
Chiều cao, phương án thi côngGiàn giáo, gondola, thiết bị nâng
Hình khốiMặt cong, nhiều góc làm tăng công gia công và lắp
Khối lượngKhối lượng lớn giúp tối ưu chi phí

Hồ sơ cần gửi để nhận báo giá

  •     Bản vẽ mặt đứng, mặt cắt khu vực mặt dựng (CAD hoặc PDF), hoặc ảnh hiện trạng kèm kích thước.
  •     Địa điểm, số tầng, chiều cao lắp đặt.
  •     Hệ nhôm mong muốn (nếu có), loại kính, kiểu lộ đố/giấu đố.

Quy trình thi công mặt dựng hệ Stick tại Cửa Nhôm Xanh

  • Khảo sát, tiếp nhận hồ sơ: đo hiện trạng, làm rõ yêu cầu kiến trúc và tiến độ.
  • Shopdrawing và chọn hệ: chọn hệ nhôm, tiết diện đố theo nhịp và tải gió (TCVN 2737), chi tiết liên kết, chia ô kính; duyệt mẫu vật tư.
  • Gia công tại xưởng: cắt, đột, gia công thanh nhôm và phụ kiện tại xưởng Bình Tân, đánh dấu theo vị trí lắp.
  •  Định vị, lắp bản mã: xác lập trục, cao độ, lắp bản mã/bát liên kết vào kết cấu.
  • Dựng đố đứng, đố ngang: căn chỉnh độ thẳng, độ phẳng của hệ khung.
  • Lắp kính: lắp kính và nẹp áp, nắp đậy (lộ đố) hoặc thi công keo kết cấu (giấu đố); lắp gioăng.
  • Làm kín, hoàn thiện: bắn keo chống thấm, hoàn thiện spandrel, vệ sinh bề mặt.
  •  Kiểm tra, nghiệm thu, bàn giao: kiểm tra kín nước, nghiệm thu, bàn giao và hướng dẫn bảo trì.

Câu hỏi thường gặp về mặt dựng hệ Stick

Nhà phố có nên làm mặt dựng hệ Stick không?

Có. Với nhà phố, showroom có mặt tiền kính, Stick thường là hệ kinh tế nhất, dễ vận chuyển vào công trình nội đô và đáp ứng được cả kiểu lộ đố lẫn giấu đố.

Nên chọn lộ đố hay giấu đố?

Lộ đố giữ kính bằng nẹp cơ học nên ít phụ thuộc keo thi công tại công trình và tạo đường kẻ trên mặt đứng. Giấu đố cho mặt kính phẳng hiện đại hơn nhưng đòi hỏi kiểm soát keo kết cấu chặt hơn. Lựa chọn nên dựa trên kiến trúc, chiều cao và yêu cầu bảo trì.

Kính mặt dựng Stick bị vỡ thay thế thế nào?

Với lộ đố, tháo nắp đậy và nẹp áp để thay tấm kính; với giấu đố, phải cắt keo, lắp kính mới và thi công lại keo. Cả hai đều thao tác từ phía ngoài, nên cần phương án tiếp cận (gondola, thiết bị nâng) phù hợp chiều cao.

Chọn nhôm hệ 65, hệ 80 hay hệ 90?

Con số hệ thể hiện kích thước tiết diện profile của từng hãng. Hệ phù hợp được chọn theo chiều cao tầng, nhịp đố, kích thước tấm kính và tải gió, sau khi tính toán – không nên chọn chỉ theo giá.

Gửi bản vẽ hoặc ảnh hiện trạng mặt tiền để Cửa Nhôm Xanh tư vấn hệ nhôm, kiểu mặt ngoài và báo giá theo khối lượng thực tế. Hotline/Zalo: 0766.722.755 – 0977.154.456, hoặc gửi yêu cầu qua trang liên hệ.

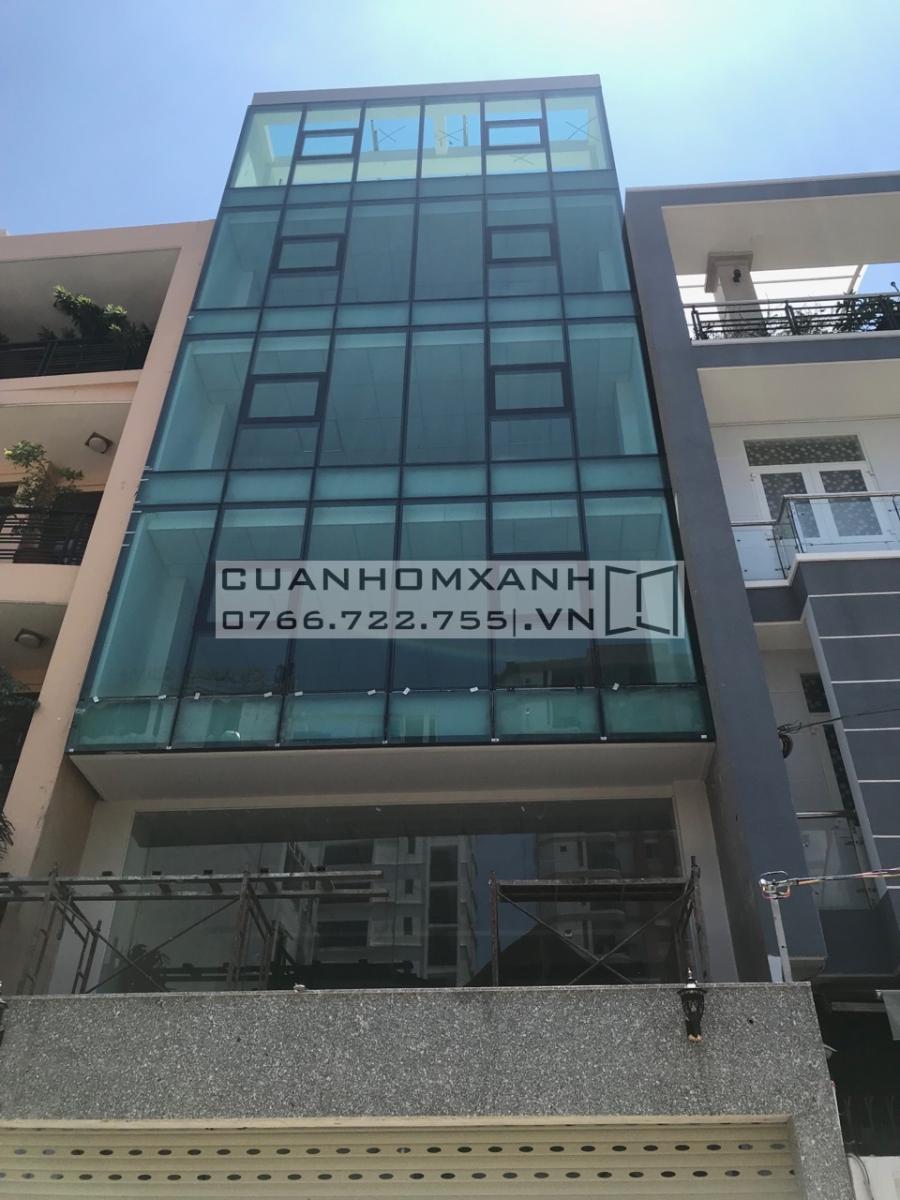

mặt dựng xingfa hệ 65 kính phản quang

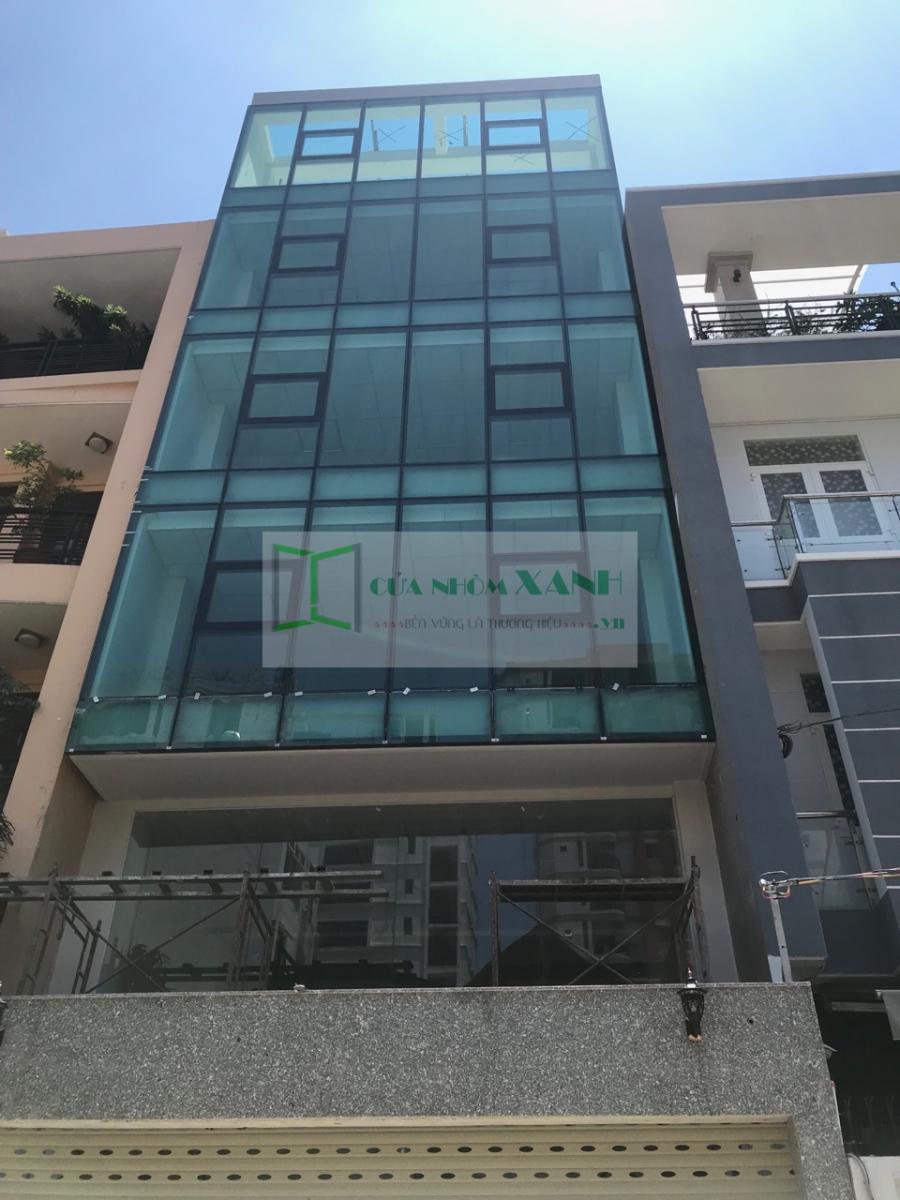

Mặt dựng nhôm kính hệ stick, kính quảng quang xanh biển

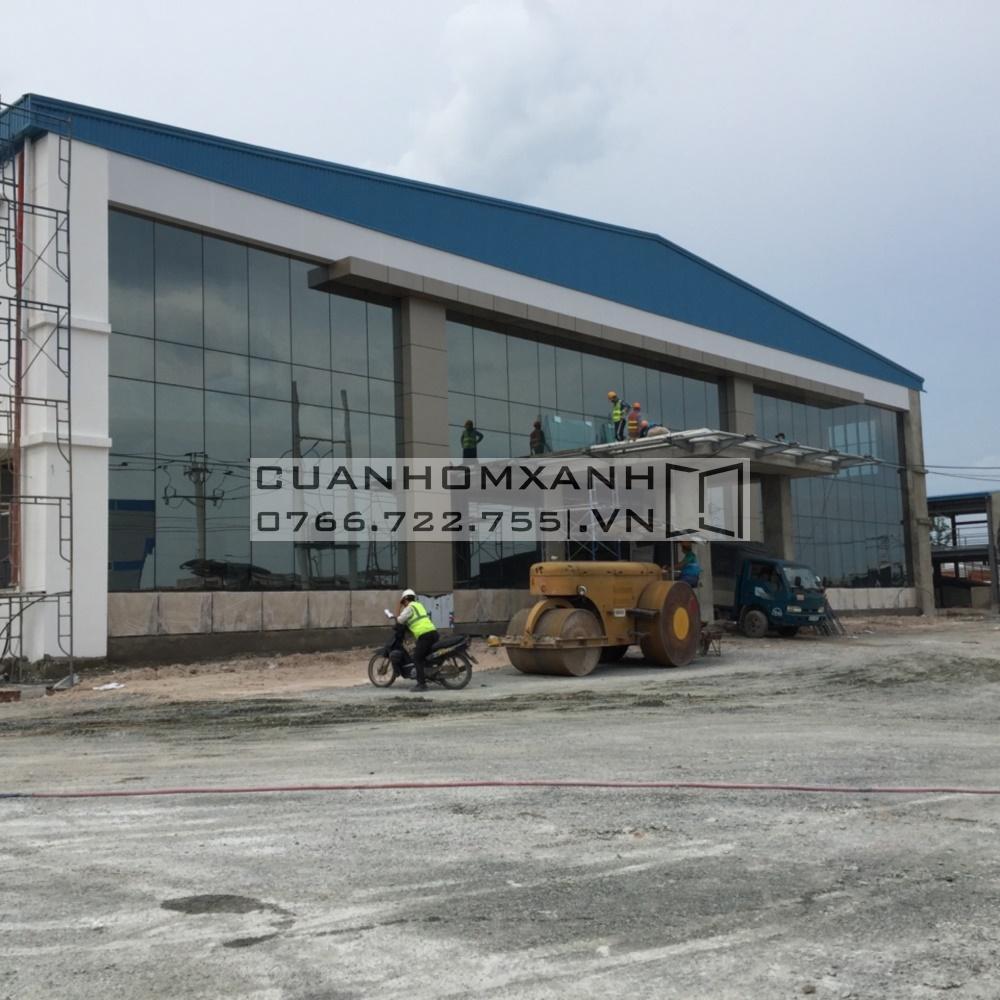

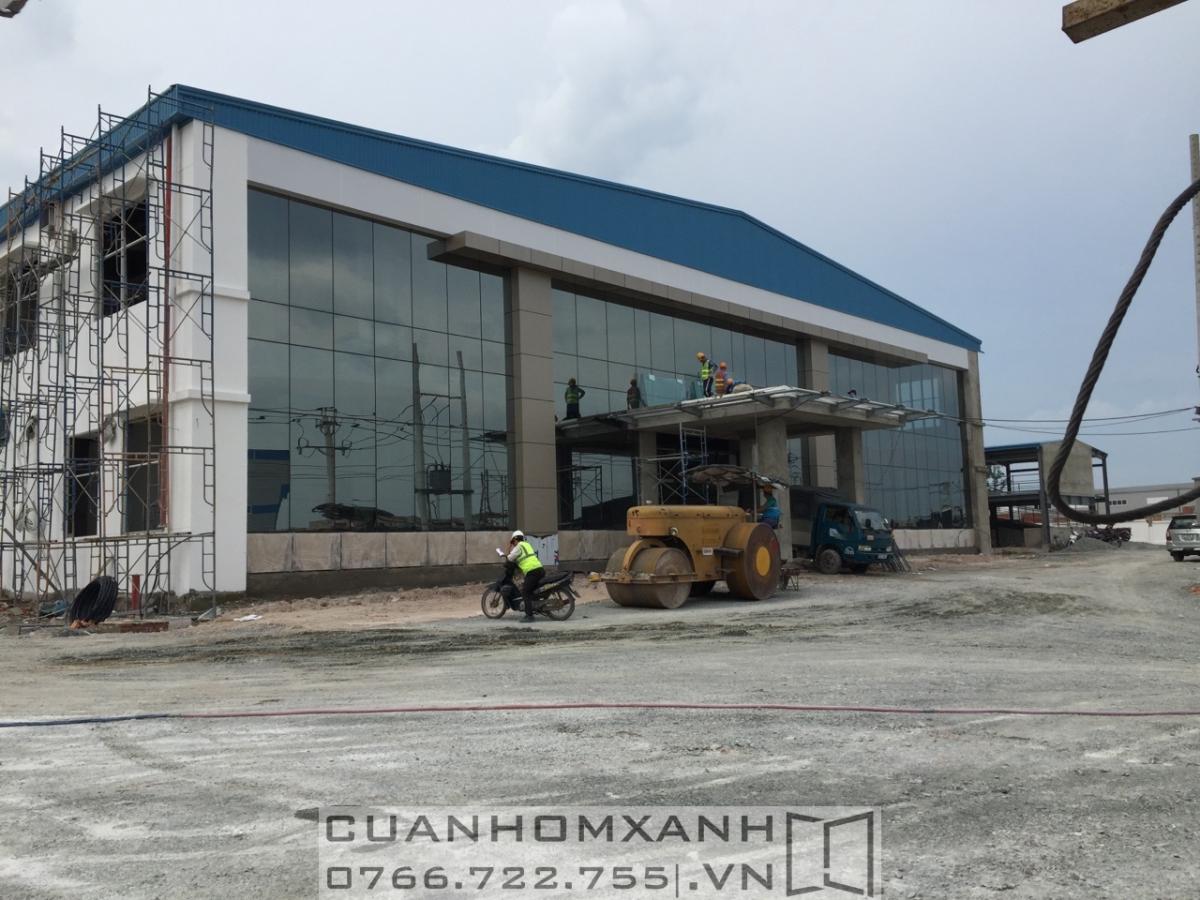

mặt dựng nhôm kính hệ stick khung nổi, kính phản quang xanh biển

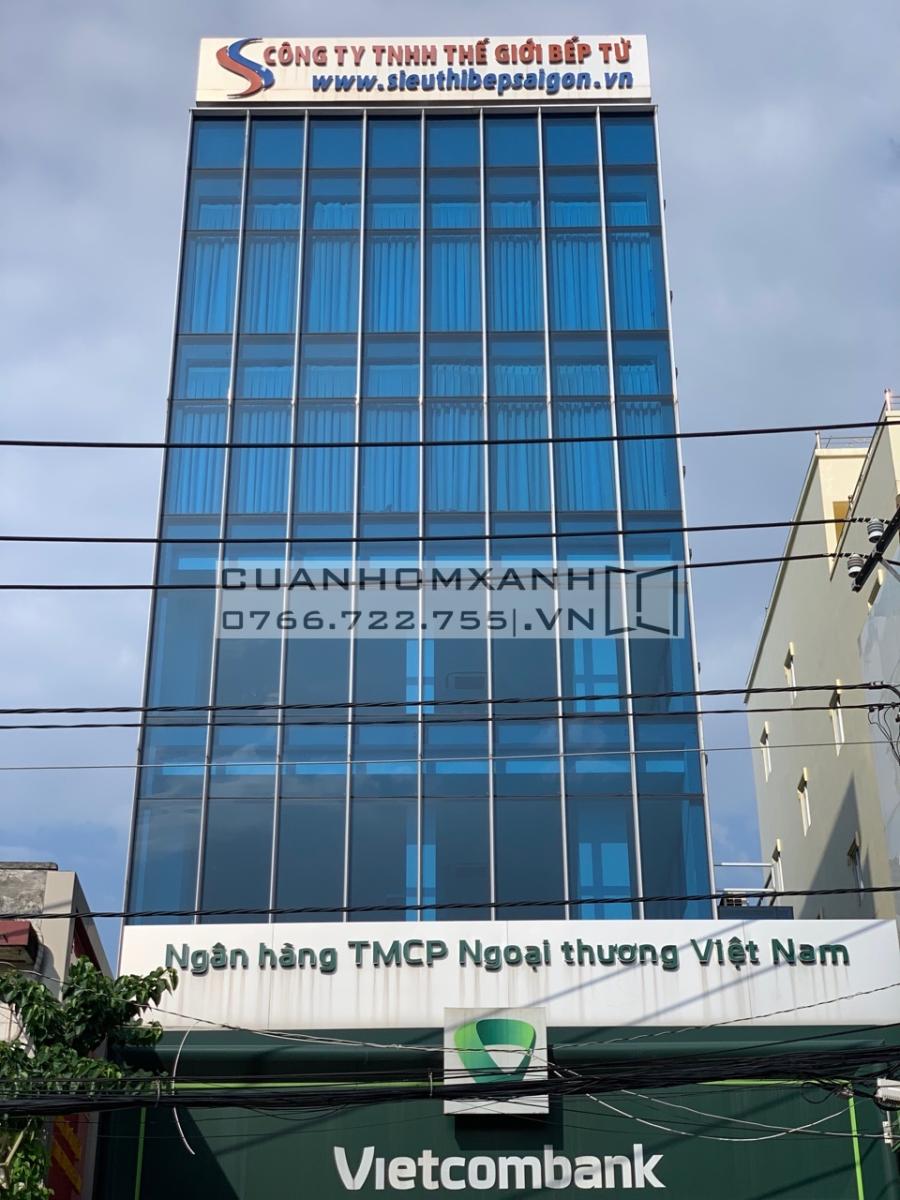

Mặt dựng kính xanh biển, khung nhôm Jalvico Việt Nhật hệ 90

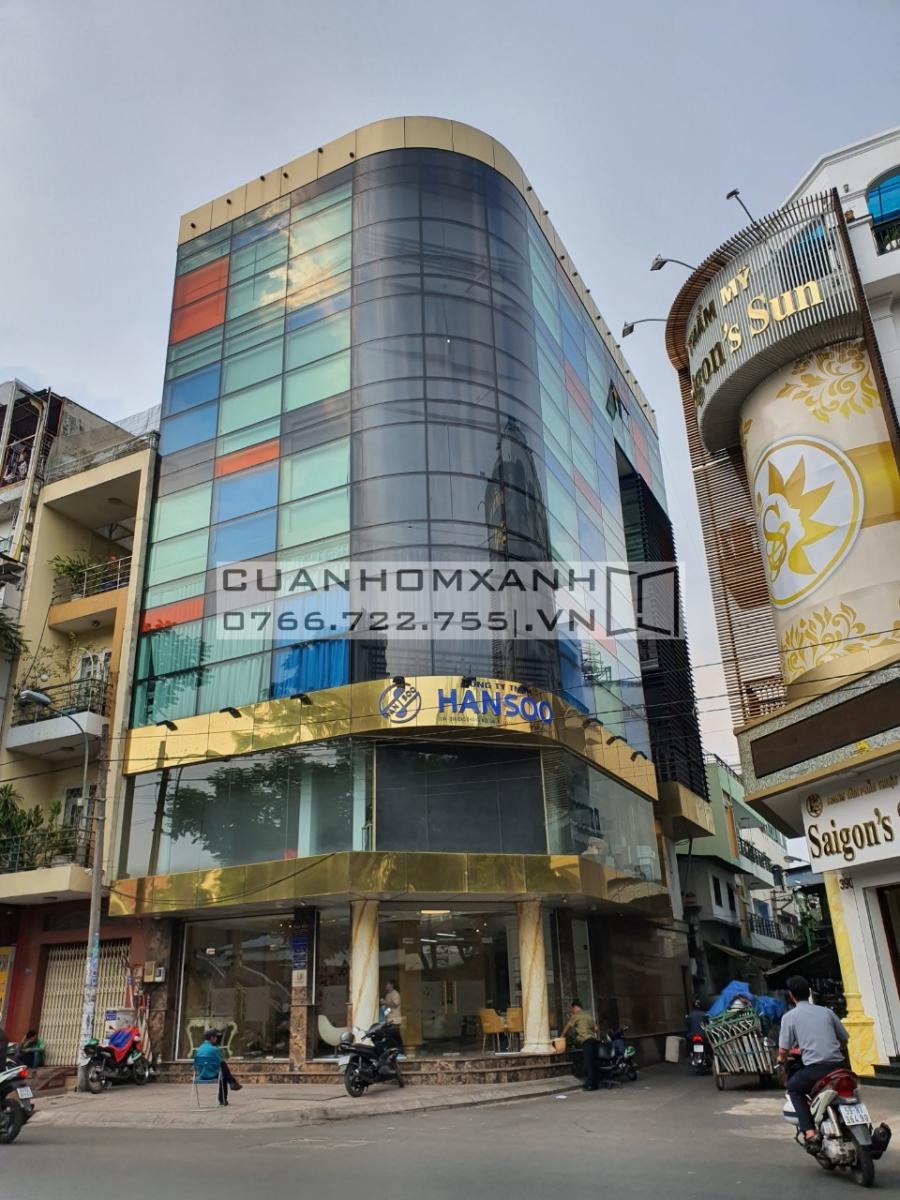

mặt dựng nhôm xingfa hệ 65 uốn cong, kính màu
